TC-FBAR产品

宙讯科技拥有自主知识产权,突破传统BAW滤波器技术工艺,是国内首家量产TC-FBAR的企业,产品真正零温漂,实现超低插损,将BAW滤波器的性能推向了一个全新的高度。TC-FBAR滤波器产品采用专有的温度补偿技术和新的叠层结构设计,是5G高性能滤波器和WIFI 6E和WIFI 7高性能滤波器首选解决方案。

TC-FBAR产品

Ø国内率先量产零温漂TC-FBAR

ØTCF<±3ppm/℃

Ø在压电层附近区域无温度补偿层

Ø温度补偿后不会影响滤波器插入损耗和带宽

Ø广泛应用于卫星通信领域

传统的温度补偿BAW滤波器

Ø传统的温度补偿BAW滤波器压电层附近附近引入SiO2层

Ø薄SiO2会导致谐振器Q值急剧下降

Ø谐振器机电耦合系数k2eff严重降低

Ø通常只能作为特定用途的窄带滤波器使用

Ø在LTE和5G NR这类高带宽低插损的应用中很难发挥作用

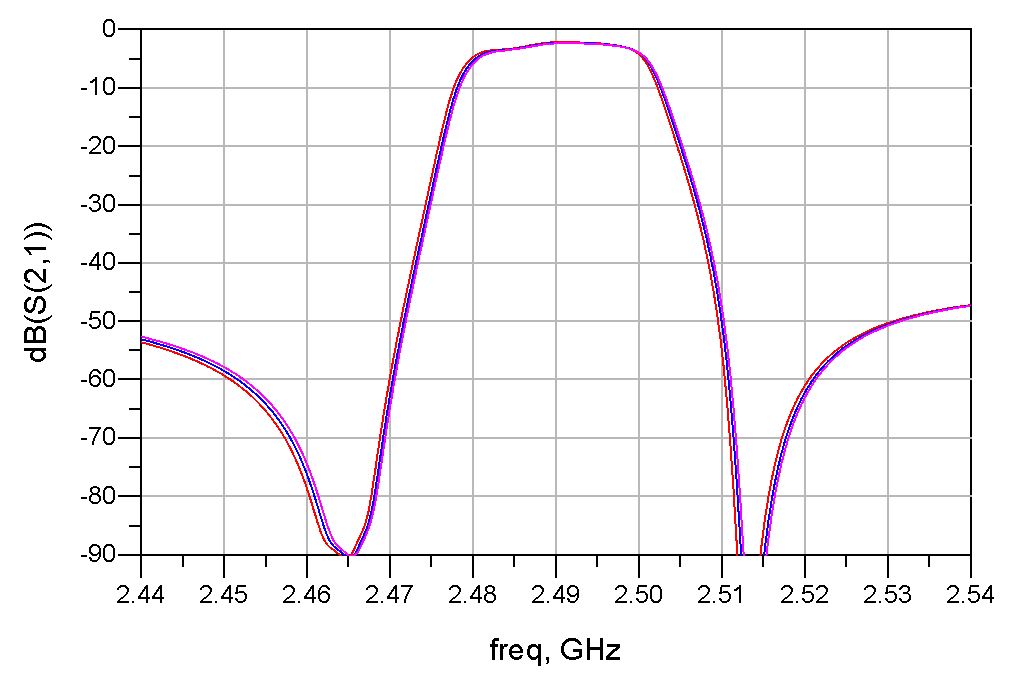

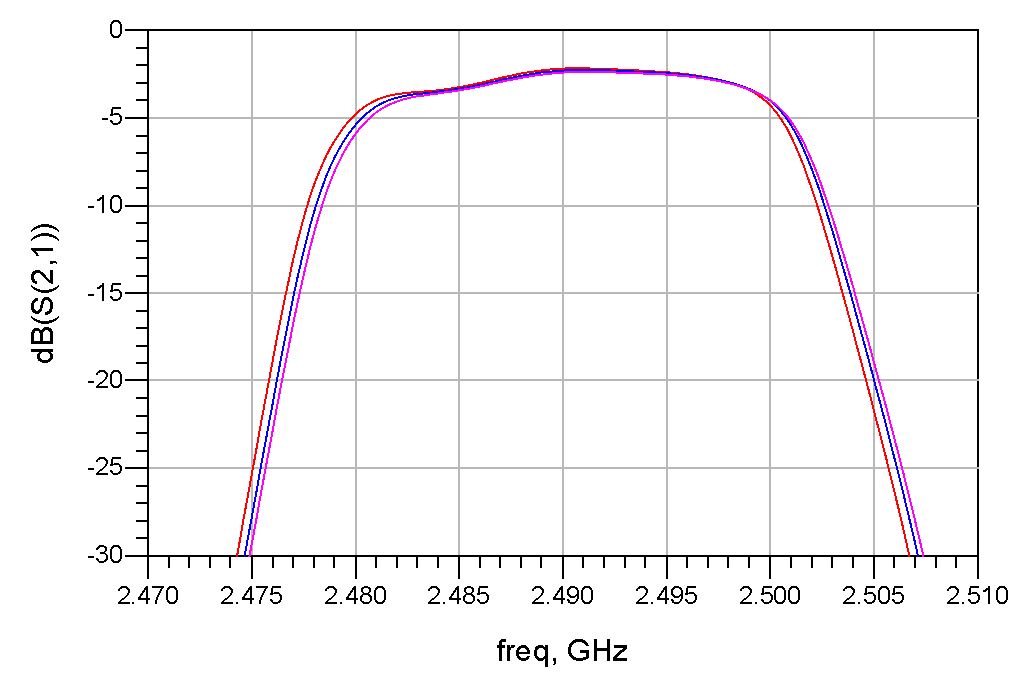

TC-FBAR产品温漂曲线

Beidou 2492_8MHz–QGBA2G49AASP9

QGBA2G49AASP9
